Вентиляционные системы
Вытяжная вентиляция и газоочистка гальванических цехов: бортовые отсосы удаляют пары и аэрозоли непосредственно над зеркалом электролита, воздуховоды из химически стойких полимеров доставляют их на очистку, и очищенный воздух выбрасывается в атмосферу на безопасной высоте.

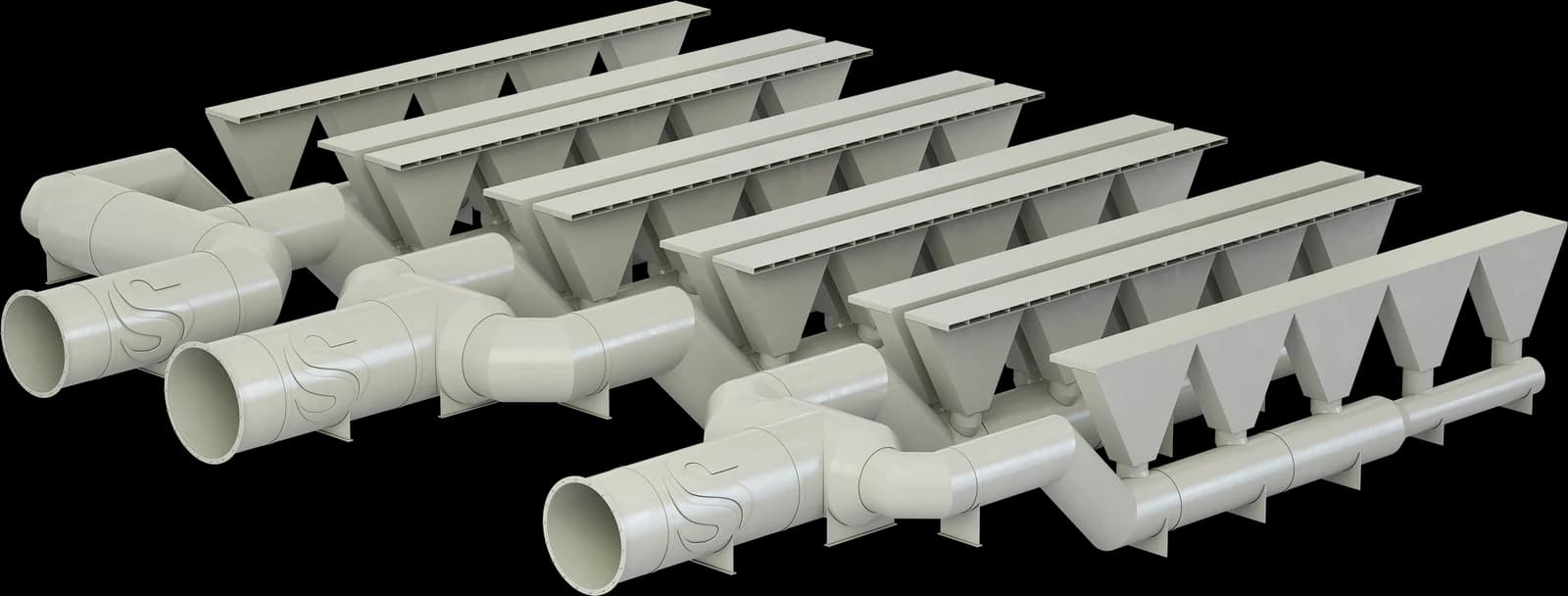

Система бортовых отсосов и воздуховодов вытяжной вентиляции линии анодирования
Бортовые отсосы
Бортовые отсосы - ключевой элемент местной вытяжной вентиляции гальванических цехов: удаляют пары, газы и аэрозоли непосредственно над зеркалом электролита, не давая им распространяться по рабочей зоне.
Из-за постоянного контакта с агрессивными средами отсосы изготавливаются из химически стойких полимеров: полипропилен (PP) для большинства кислых и щелочных сред, ПВХ - до +60 °C, ПВДФ - для особо агрессивных сред и повышенных температур.
Применение бортовых отсосов защищает персонал, предотвращает коррозию строительных конструкций и оборудования и обеспечивает выполнение требований охраны труда и экологического законодательства.
Вытяжная вентиляция и газоочистка
Система вытяжной вентиляции удаляет агрессивные пары, газы и аэрозоли из рабочей зоны цеха, транспортирует загрязнённый воздух через фильтрующее или абсорбционное оборудование и выбрасывает очищенный воздух в атмосферу на безопасной высоте.
Воздуховоды - из химически стойких материалов; фланцы и крепёж - коррозионностойкие; уплотнения - EPDM, Viton или PTFE в зависимости от среды.
Вентилятор в химически стойком исполнении устанавливается после фильтра/скруббера, на стороне чистого воздуха - это защищает электродвигатель и продлевает срок службы. Высота выброса - 1,5 м над кровлей цеха: факел выходит из зоны аэродинамической тени здания и не попадает обратно в приточную вентиляцию.
Варианты газоочистки
Фильтр ФВГ
Вертикальный цилиндрический аппарат с волокнистой фильтрующей насадкой.

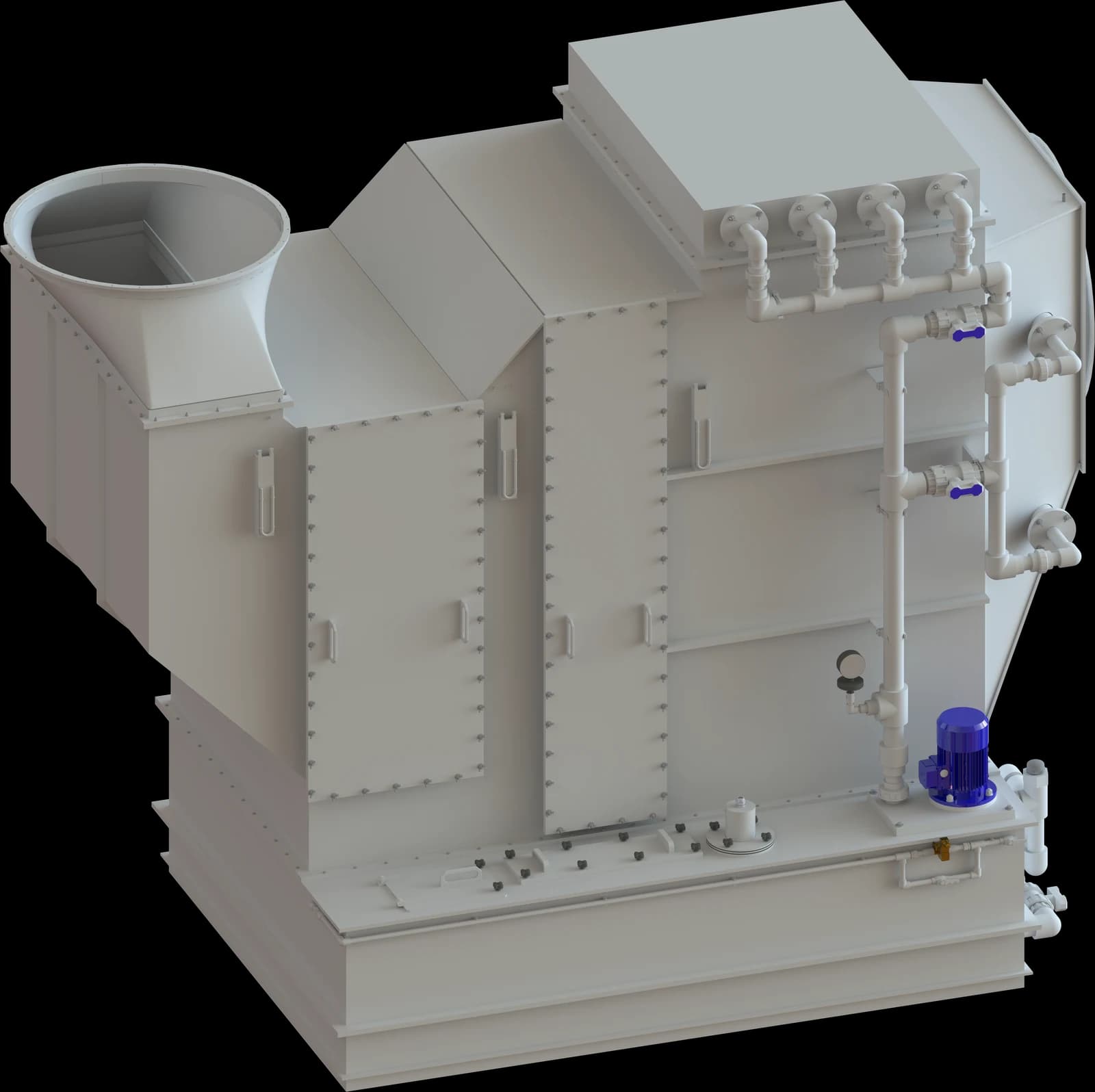

Скруббер
Аппарат мокрой очистки: загрязнённый газ контактирует с орошающей жидкостью (вода, щелочной или кислотный раствор) - нейтрализация и абсорбция вредных веществ.
Рассчитаем вентиляцию под вашу линию
Вентиляция проектируется вместе с линией - в составе комплексного проекта.
