Линии анодирования алюминия
Линия анодирования - это последовательность технологических ванн (обезжиривание, травление, осветление, анодирование, наполнение, уплотнение, каскадная промывка), связанных транспортной системой, с выпрямителями, вентиляцией, дозированием и очистными сооружениями. EVESS проектирует, изготавливает и вводит такие линии в эксплуатацию под ключ.
Уровни автоматизации
| Производительность | Персонал | Для каких задач | |
|---|---|---|---|
| Ручная | Низкая | 1–2 оператора в смену | Мелкие серии, опытные участки |
| Полуавтоматическая | Средняя | 1 оператор в смену | Средние объёмы, смешанная номенклатура |
| Автоматическая | Высокая | Только контроль | Серийное производство |
Состав линии
Подробно об узлах - ниже на этой странице.
Узлы и системы линии
Каждый узел проектируется и изготавливается как часть единой линии: транспорт, питание, тепло, воздух и стоки рассчитываются вместе, а не подбираются по каталогу.

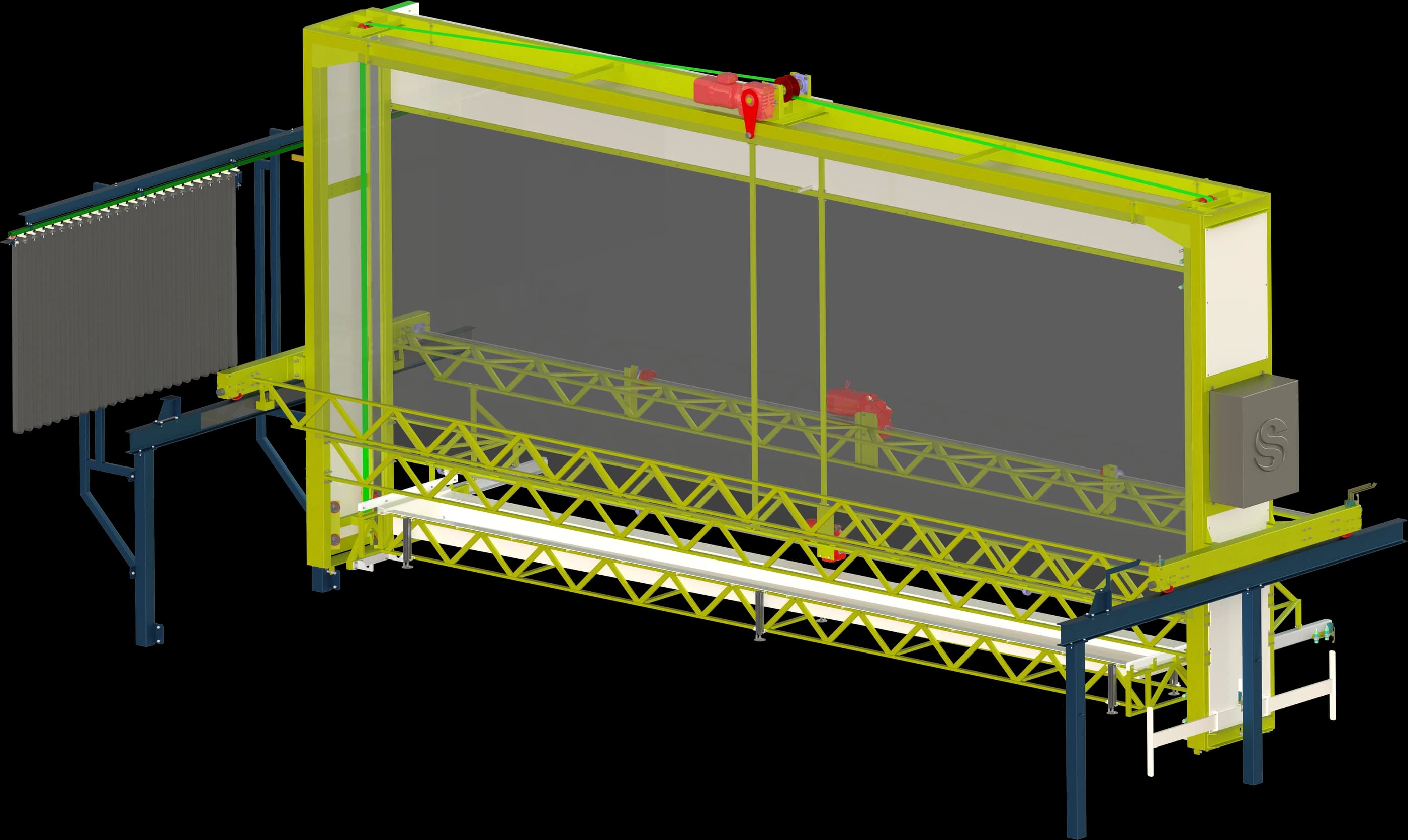

Автооператоры
Автооператор гальванической линии - автоматизированный транспортно-подъёмный комплекс с программным управлением. Он циклически перемещает оснастку (подвески или барабаны) между ваннами по заданному алгоритму, гарантируя точное соблюдение выдержек и последовательности обработки без влияния оператора.
Особенность портального автооператора EVESS: он заключён в изолирующий бокс из ПВХ-плёнки на каркасе. Бокс формирует герметизированное пространство, препятствующее выходу аэрозолей и паров растворов в цех.
Над каждой ванной подведена принудительная вытяжная вентиляция с патрубком, состыкованным с боксом: внутри поддерживается стабильное разрежение, исключающее неорганизованный выход паров в цех.

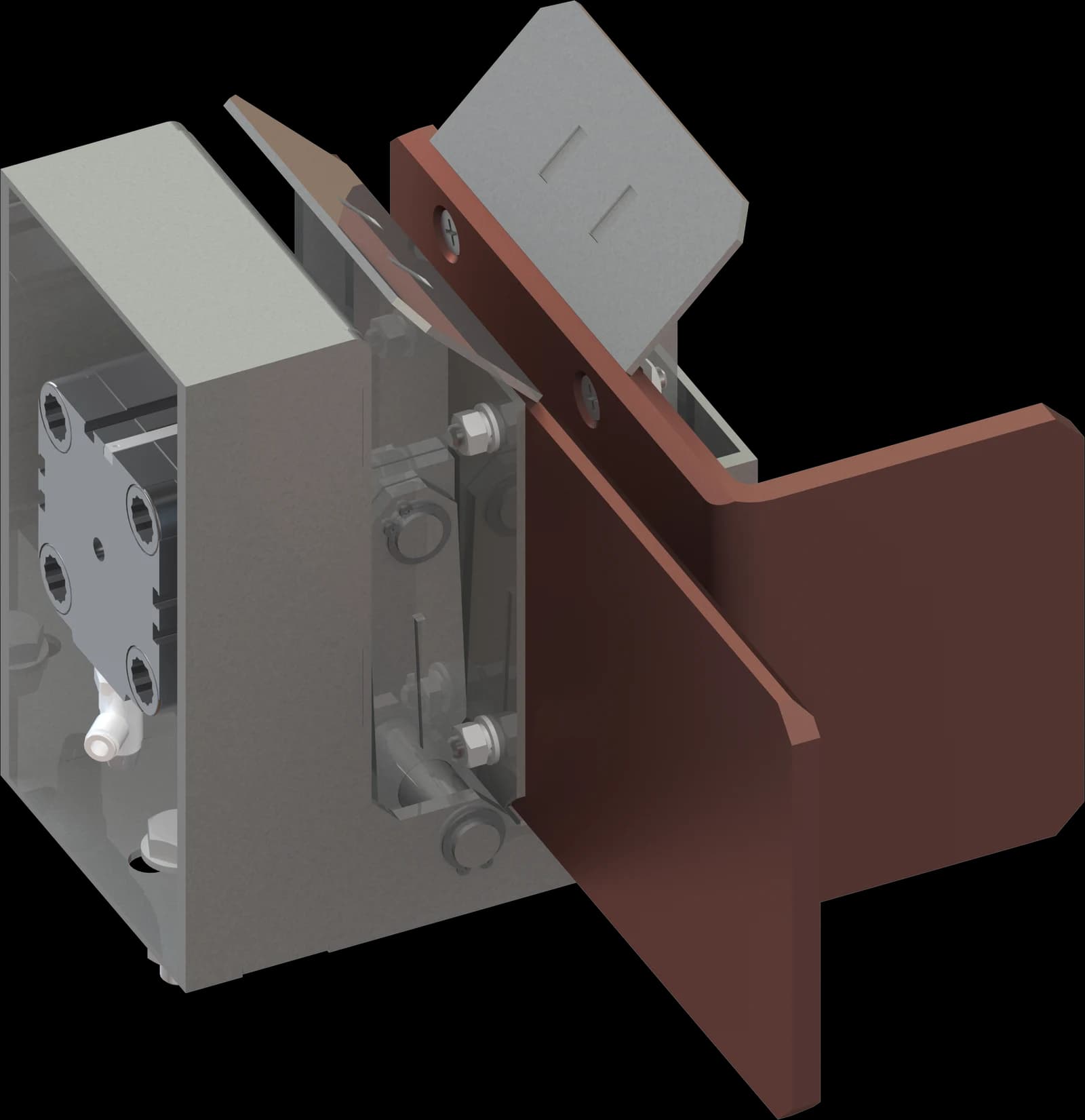

Опоры-ловители
Опоры-ловители обеспечивают точное позиционирование подвесок с деталями, надёжную фиксацию в ванне и - при необходимости - передачу тока от источника к обрабатываемым деталям.
Токовые опоры снабжены медной шиной подвода тока: помимо механической фиксации они дают электрическое соединение без потерь напряжения даже при высоких токах.
Исполнения по силе тока
До 3000 А
Механическая или пневматическая конструкция опор-ловителей.
Свыше 3000 А
Пневматическая конструкция опор-ловителей.
Блок комбинированного нагрева
Большинство гальванических процессов идёт при строго заданной температуре электролита. Отклонение снижает выход по току, ухудшает качество покрытия (шероховатость, отслаивание), меняет состав электролита и повышает расход добавок и энергии.
Комбинированная система нагрева объединяет два источника тепла: змеевик на дне ванны (пар или горячая вода) и ТЭНы вдоль стенок. Управление - от шкафа с датчиками температуры, соленоидными и отсечными клапанами и конденсатоотводчиком.
Шкаф управления сравнивает показания датчиков с уставкой и формирует управляющие воздействия; в аварийной ситуации (перегрев, отказ датчика, отсутствие потока) перекрывает отсечной клапан и обесточивает ТЭНы.
Преимущества комбинированного нагрева
Быстрый выход на режим
Пар держит основную температуру, ТЭНы ускоряют прогрев после загрузки холодных деталей или при пуске линии.
Равномерность
Змеевик мягко прогревает весь объём без локальных перегревов; ТЭНы корректируют температуру в нужных зонах.
Точное поддержание
Электронагрев легко интегрируется в АСУ ТП и держит режим даже при колебаниях подачи пара.
Отказоустойчивость
Два независимых контура: при перебоях с паром электрический контур предотвращает брак и остановку линии.

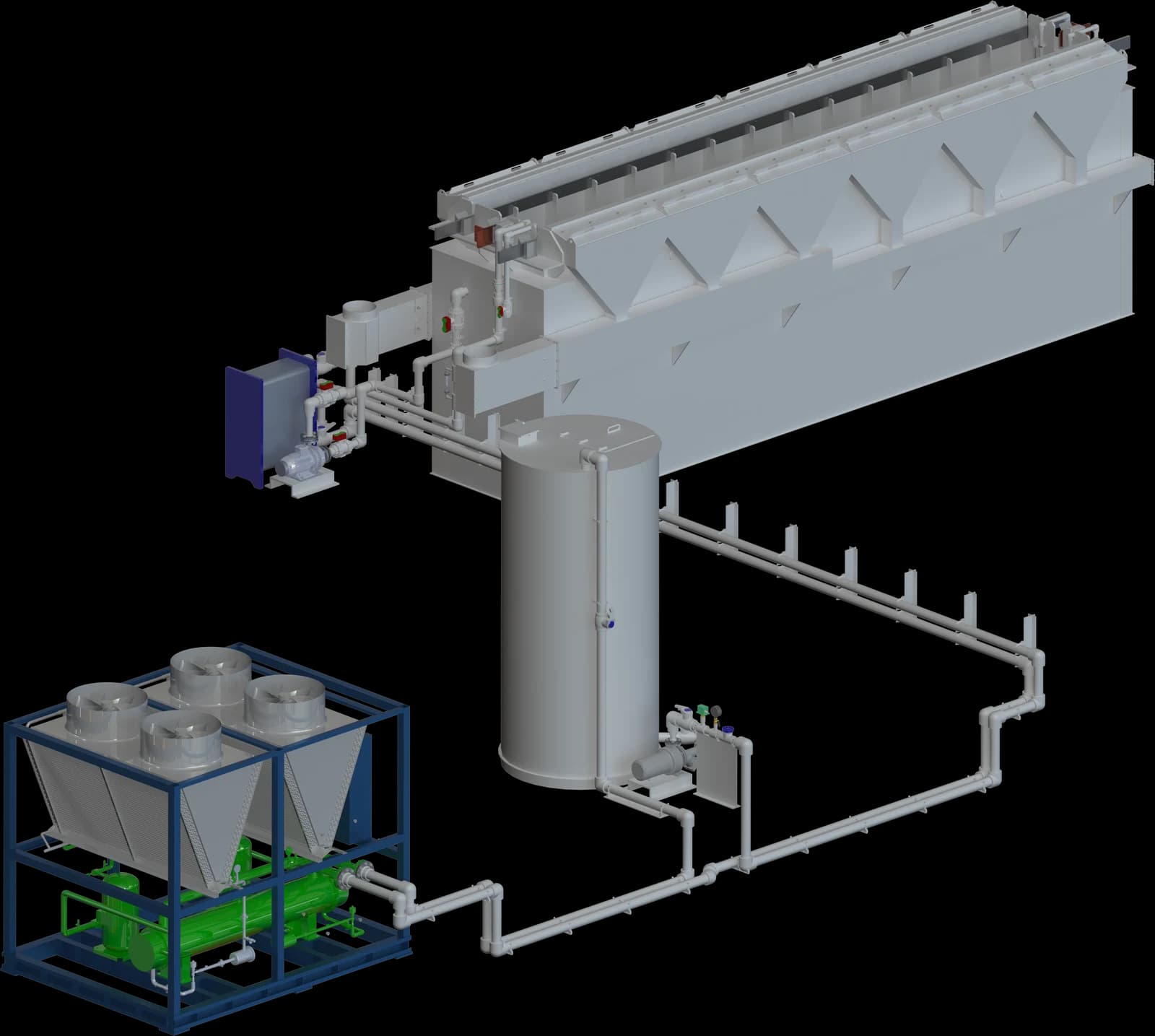

Система охлаждения
Система охлаждения - один из ключевых элементов технологического оборудования, от стабильности и эффективности которого напрямую зависят качество, толщина и защитные свойства получаемого покрытия.
Если не отводить тепло, температура в рабочей зоне ванны будет неконтролируемо расти, что приводит к критическим нарушениям технологии: перегрев вызывает пористость и неравномерность структуры покрытия, а высокая температура ускоряет испарение воды и разложение компонентов электролита, сокращая срок его службы.
Главная задача системы охлаждения - поддерживать температуру электролита в узком технологическом диапазоне для обеспечения стабильных и повторяемых результатов. Конструктивно система охлаждения ванн представляет собой замкнутый контур, обеспечивающий эффективный теплообмен, и является сложным инженерным комплексом, от которого напрямую зависят термостабильность процесса и высокое качество конечного продукта.
Конструктивные элементы и принцип работы
Теплообменные устройства
Основной узел передачи тепла от горячего электролита к хладагенту. Внутренние змеевики - самое распространённое решение: их изготавливают из химически стойких коррозионностойких сплавов (постоянный контакт с агрессивным кислотным электролитом - серная, щавелевая, хромовая кислоты) и располагают вдоль стенок или дна ванны, максимально близко к зоне обработки. Альтернатива - внешний пластинчатый или трубчатый теплообменник: электролит циркулирует через него отдельным насосом, что полностью исключает контакт хладагента с электролитом и предотвращает загрязнение ванны при утечке, но усложняет систему.
Хладагент и его циркуляция
Чаще всего в качестве хладагента выступает вода - техническая или умягчённая. Для более точного контроля или при работе в неотапливаемых помещениях используют гликолевые растворы либо подключают систему к чиллеру. Циркуляцию хладагента через теплообменник обеспечивает насос.
Система управления и автоматика
Автоматизированный контур регулирования: датчики температуры в объёме электролита (часто в нескольких точках для контроля равномерности температурного поля), контроллер, сравнивающий фактическую температуру с уставкой, и трёхходовой регулирующий клапан на линии подачи холодной воды. Клапан плавно смешивает горячую воду после теплообменника с холодной из магистрали, поддерживая точную температуру без частых циклов включения и выключения насоса, - это значительно продлевает срок службы оборудования.
Трубопроводная обвязка
Магистрали, запорная арматура (вентили, краны) для обслуживания системы и фильтры очистки хладагента от механических примесей, способных засорить каналы теплообменника.
Бортовые отсосы
Бортовые отсосы - ключевой элемент местной вытяжной вентиляции гальванических цехов: удаляют пары, газы и аэрозоли непосредственно над зеркалом электролита, не давая им распространяться по рабочей зоне.
Из-за постоянного контакта с агрессивными средами отсосы изготавливаются из химически стойких полимеров: полипропилен (PP) для большинства кислых и щелочных сред, ПВХ - до +60 °C, ПВДФ - для особо агрессивных сред и повышенных температур.
Применение бортовых отсосов защищает персонал, предотвращает коррозию строительных конструкций и оборудования и обеспечивает выполнение требований охраны труда и экологического законодательства.
Вытяжная вентиляция и газоочистка
Система вытяжной вентиляции удаляет агрессивные пары, газы и аэрозоли из рабочей зоны цеха, транспортирует загрязнённый воздух через фильтрующее или абсорбционное оборудование и выбрасывает очищенный воздух в атмосферу на безопасной высоте.
Воздуховоды - из химически стойких материалов; фланцы и крепёж - коррозионностойкие; уплотнения - EPDM, Viton или PTFE в зависимости от среды.
Вентилятор в химически стойком исполнении устанавливается после фильтра/скруббера, на стороне чистого воздуха - это защищает электродвигатель и продлевает срок службы. Высота выброса - 1,5 м над кровлей цеха: факел выходит из зоны аэродинамической тени здания и не попадает обратно в приточную вентиляцию.
Варианты газоочистки
Фильтр ФВГ
Вертикальный цилиндрический аппарат с волокнистой фильтрующей насадкой.
Скруббер
Аппарат мокрой очистки: загрязнённый газ контактирует с орошающей жидкостью (вода, щелочной или кислотный раствор) - нейтрализация и абсорбция вредных веществ.

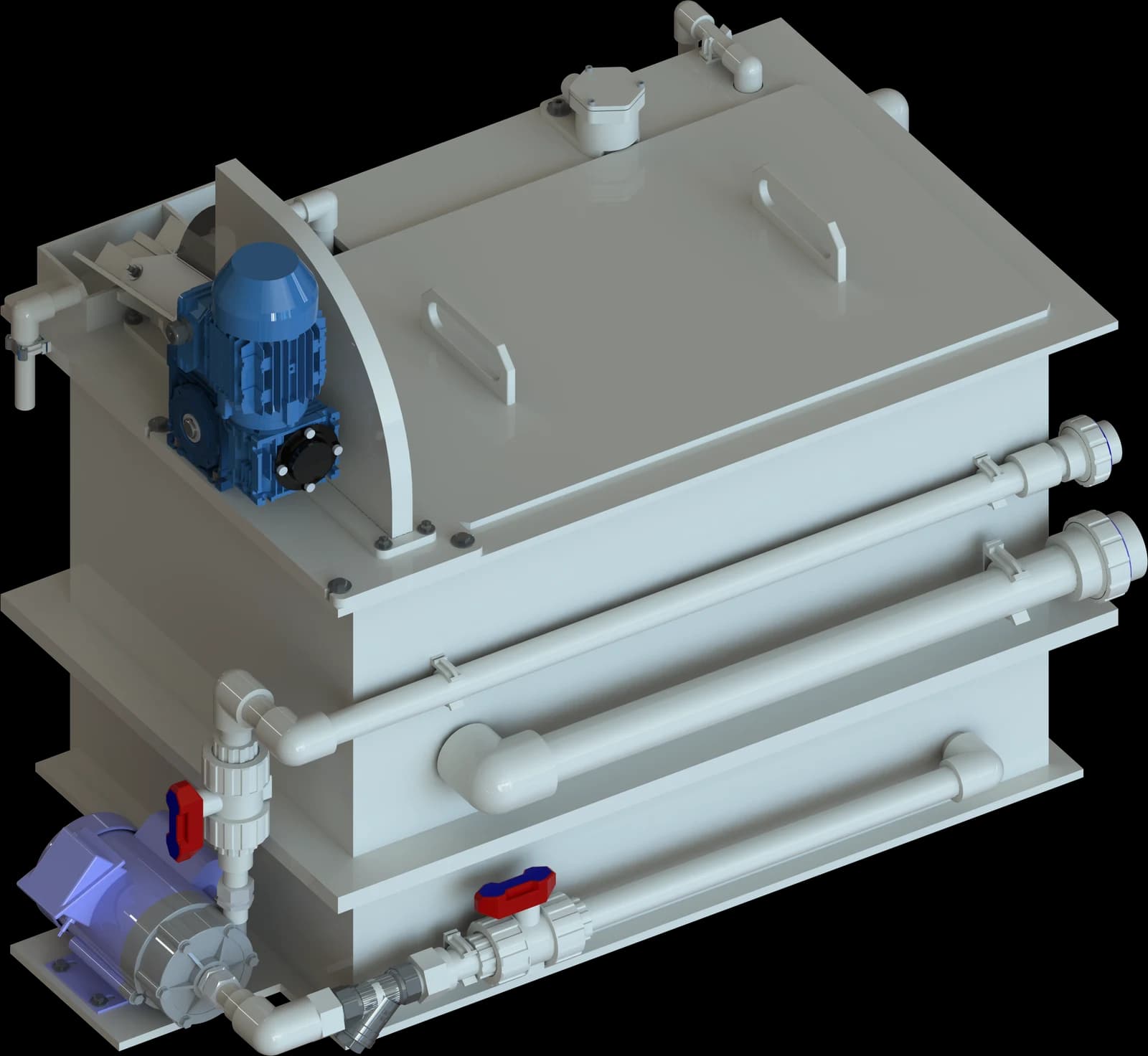

Маслоуловители
Маслоуловители (маслоотделители) для ванн обезжиривания очищают технологические растворы от масляных загрязнений.
Принцип работы: электролит с масляной плёнкой забирается с поверхности ванны входным трубопроводом в первый отсек ёмкости, где дисковый скиммер непрерывно снимает масло и отводит его в сборную ёмкость. Очищенный электролит через перегородки перетекает в другой отсек и химически стойким насосом возвращается в ванну.
Работой насоса управляют датчики уровня; предусмотрены переливной карман от переливов и система долива для защиты насоса от сухого хода. Конструкция обеспечивает качественную очистку электролита при минимальных потерях.

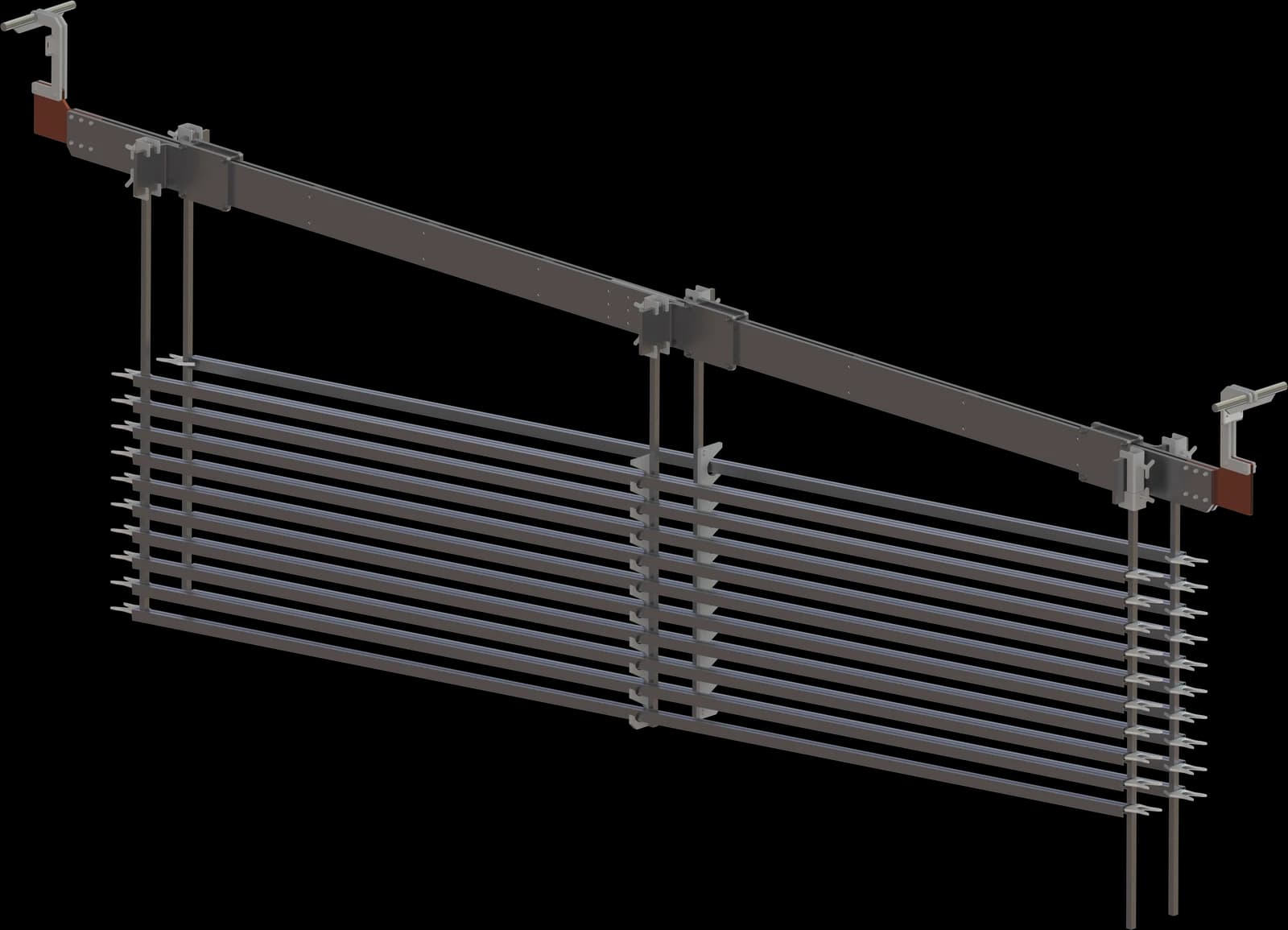

Спутник технологический
Технологический спутник - специализированное транспортировочное устройство: обеспечивает надёжное крепление, передачу тока и организованное перемещение деталей или подвесов между ваннами автоматизированных и ручных линий.
Спутники - неотъемлемая часть автоматизированных гальванических линий.

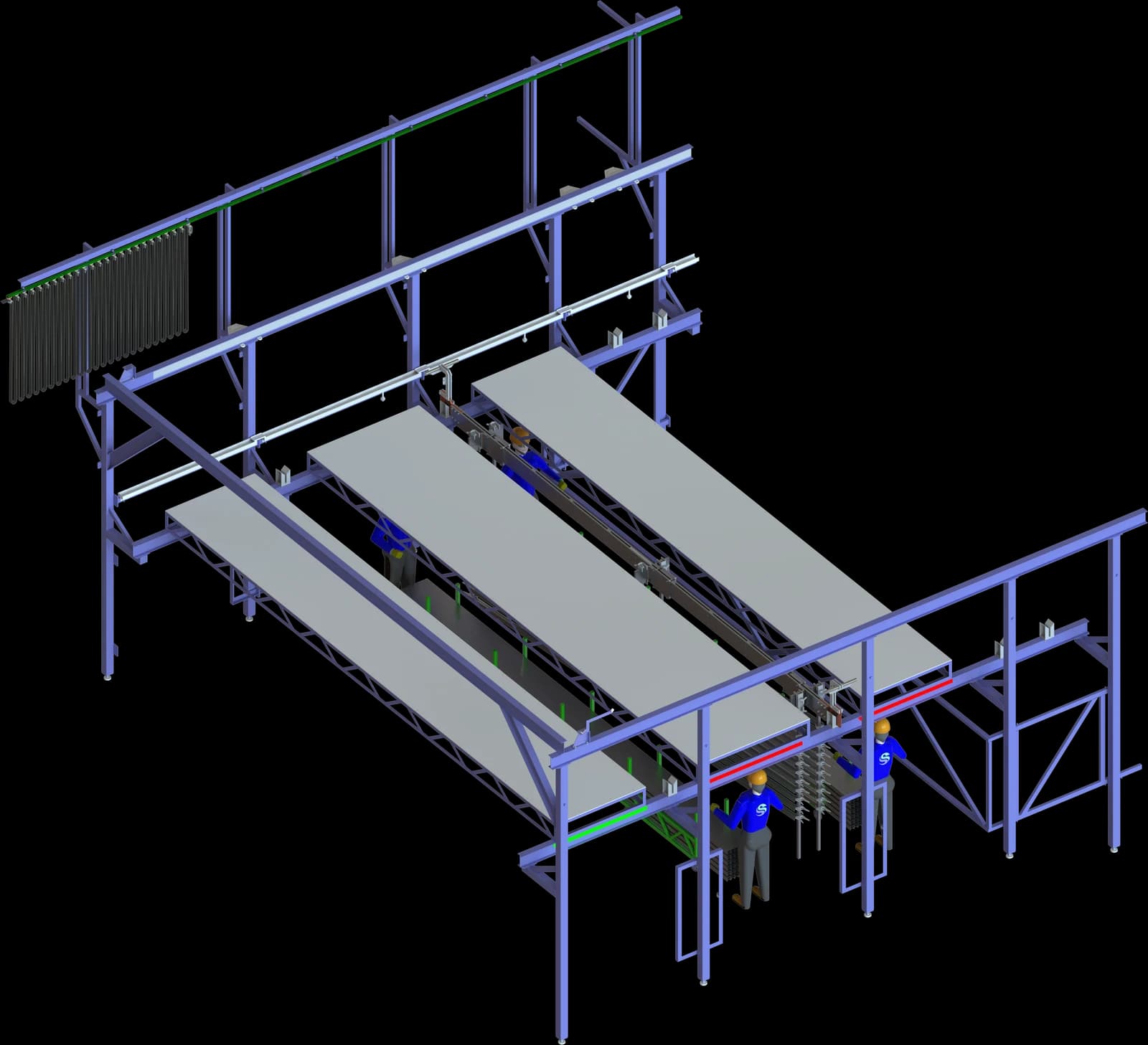

Стойка загрузки-выгрузки
Стойка загрузки-выгрузки - усиленная металлоконструкция для механизированной подачи и съёма деталей в автоматизированных линиях. Основа - сварной каркас из конструкционной стали с антикоррозионным покрытием, стойким к среде гальванического производства.
Стойка включает несколько постов загрузки под подвески с деталями: многопостовая компоновка обслуживает несколько технологических позиций одновременно и оптимизирует пропускную способность линии.
Пространство между стойками перекрыто защитными полипропиленовыми крышами: они защищают оператора от брызг электролита и служат дополнительным барьером безопасности.
Каждая стойка оборудована барьерными датчиками с индикаторной светодиодной подсветкой по периметру рабочей зоны. Система контроля времени пребывания деталей на позиции при простое сверх лимита включает светозвуковую сигнализацию о нарушении ритма линии.

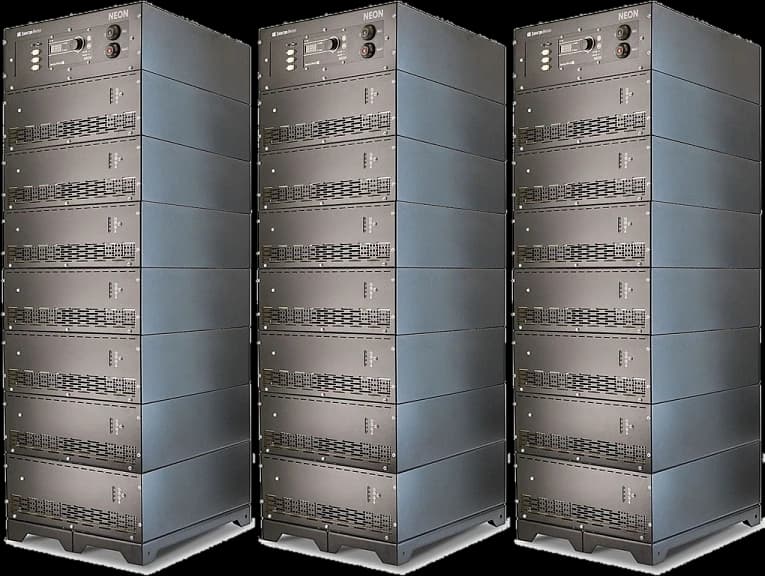

Выпрямительные агрегаты
Выпрямительный агрегат преобразует переменный ток промышленной сети в стабилизированный и управляемый постоянный ток для питания гальванических ванн и станков электрохимической обработки в тяжёлых промышленных условиях.
Агрегаты построены на инверторной (импульсной) технологии с высокочастотным резонансным преобразователем: КПД до 90%, минимальные габариты и вес, коэффициент пульсаций выходного тока не более 2%.
Модульная архитектура обеспечивает ремонтопригодность: при выходе из строя одного модуля остальные продолжают работу - линия не простаивает.
Ключевые преимущества
Энергоэффективность
КПД около 90% - существенно ниже затраты на электроэнергию.
Качество покрытия
Минимальные пульсации тока: ровная толщина слоя и экономия реагентов.
Точность управления
Строгое соблюдение техпроцесса, включая работу с драгоценными металлами.
Интеллектуальное управление
Процессорное управление, программируемые режимы, интеграция в АСУ ТП.
Стойкость к коррозии
Корпуса IP54/IP65 и защитные покрытия плат - долговечность в агрессивных средах.
Технологический маршрут
Пять основных этапов; полное описание ванн - в разделе технологический процесс.
Механическая подготовка
Придаёт нужную геометрию и шероховатость до формирования плёнки: после анодирования снять покрытие без разрушения невозможно.
Химическая подготовка
Обезжиривание и травление: алюминий мгновенно покрывается оксидом на воздухе и впитывает масла из СОЖ - загрязнения удаляются полностью.
Анодирование
Основной этап - электрохимическое оксидирование в ванне с электролитом под током.
Окрашивание
При необходимости декоративного покрытия - сразу после промывки от кислоты, пока поры открыты.
Уплотнение
Финальный обязательный этап: открытые поры работают как капилляры и без герметизации со временем разрушают покрытие.
Вопросы и ответы
Ручная линия - перемещение подвесок оператором, для мелких серий. Полуавтоматическая - автоматизированный транспорт при участии оператора в отдельных операциях, для средних объёмов. Автоматическая - работа по программе под управлением АСУ ТП с автооператором: стабильные выдержки, максимальная производительность, минимум персонала.
