Реализованный проект EVESS
Автоматическая линия анодирования алюминия
≥ 370 000 м²/год
расчётная производительность
20 позиций
технологический маршрут
2 автооператора
портальная транспортная система
15 ± 3 мкм
анодный слой
≥0 м²/год
Расчётная годовая производительность
расчётный показатель
≥0 м²/ч
Расчётная часовая производительность
расчётный показатель
0 ч/год
Действительный годовой фонд
установленный параметр
0 смены
Режим эксплуатации
установленный параметр
0 мкм
Толщина анодного слоя
допустимый диапазон 12–18 мкм
0
Портальных автооператора
до 700 кг каждый - при требовании ТЗ 500 кг
≤0 кВт
Максимальная потребляемая мощность линии
установленный параметр
≤0 кВт
Мощность выпрямителей
установленный параметр
Производство анодирования, организованное с нуля
Автоматическая гальваническая линия предназначена для анодного оксидирования (анодирования) изделий из алюминия и алюминиевых сплавов с обработкой на подвесках. Линия формирует защитный и декоративный анодный оксидный слой на поверхности изделий и рассчитана на интенсивную эксплуатацию в условиях крупносерийного производства.
Управление построено на автоматизированной системе управления технологическим процессом (АСУ ТП): оператор отслеживает текущие параметры и этапы обработки в реальном времени, все стадии технологического цикла выполняются автоматически, а для настройки, корректировки параметров и сервисных операций предусмотрен ручной режим.
Перемещение изделий между технологическими позициями выполняют два портальных автооператора. По требованию заказчика транспортная система рассчитывалась на 500 кг на оператор - реализованная конструкция обеспечивает грузоподъёмность до 700 кг, то есть создана с запасом.
Обработка на подвесках обеспечивает надёжную фиксацию деталей, равномерное распределение тока и качественное формирование оксидного слоя на всех поверхностях изделий.
Энергосистема линии спроектирована с учётом высоких нагрузок гальванических процессов: максимальная потребляемая мощность линии - не более 788,4 кВт, из них на выпрямители - ключевые источники тока для ванн анодирования - приходится не более 423,15 кВт. Применена система заземления TN-S, которая повышает уровень электробезопасности и обеспечивает раздельное использование защитного и нейтрального проводников.
Масштаб
Цех организован с нуля: подведение коммуникаций и энергоресурсов, подготовка технологии, оснащение производства и организация цеховой лаборатории.
Автоматизация
АСУ ТП с визуализацией процесса, автоматическим управлением стадиями цикла и ручным сервисным режимом; трёхсменная эксплуатация при годовом фонде 5590 часов.
Инженерная инфраструктура
Портальные автооператоры EVESS в изолирующих боксах исключают выход аэрозолей электролитов в помещение цеха; вентиляция и схема очистки стоков согласованы с технологией.
Требования заказчика
Полный состав требований технического задания - оборудование, программа, качество, планировка, инженерные системы, модернизация и документация.
- Автоматическая гальваническая линия анодного оксидирования изделий из алюминия и его сплавов, рассчитанная на обработку изделий на подвесках.
- Система управления технологическим процессом - автоматическая, на базе программного обеспечения, с визуализацией производственного процесса и возможностью ручного управления для корректировки параметров и сервисных операций.
- Транспортная система - два автоматических оператора портального типа грузоподъёмностью по 500 кг каждый (реализовано с запасом: до 700 кг), обеспечивающих перемещение подвесок между технологическими позициями.
Единый инженерный контур проекта
Шестнадцать этапов - от анализа изделий до технико-технологического сопровождения - выполнены одной командой.
- Этап 01 / 16Анализ изделий и сплавов
- Этап 02 / 16Оптико-эмиссионный анализ образцов
- Этап 03 / 16Разработка технологического процесса
- Этап 04 / 16Расчёт производительности
- Этап 05 / 16Проектирование компоновки цеха
- Этап 06 / 16Разработка оборудования
- Этап 07 / 16Производство оборудования
- Этап 08 / 16Разработка АСУ ТП
- Этап 09 / 16Интеграция вентиляции
- Этап 10 / 16Интеграция очистки стоков
- Этап 11 / 16Подбор лабораторного оснащения
- Этап 12 / 16Монтаж
- Этап 13 / 16Пусконаладочные работы
- Этап 14 / 16Получение первых изделий
- Этап 15 / 16Обучение персонала
- Этап 16 / 16Технико-технологическое сопровождение
Технологический маршрут обработки
Четырнадцать позиций технологического маршрута и слой инженерных систем. Нажмите позицию, чтобы открыть полное описание и листать операции по порядку.
Технологический маршрут · листайте горизонтально, нажмите позицию для описания
Слой инженерных систем
Состав технологического оборудования
Полный состав автоматической гальванической линии - 20 позиций исходной документации с фильтрами по категориям и поиском.
Карта системы
20 позиций
Стойка загрузки
Служит для приёма и позиционирования подвесок с деталями перед началом технологической обработки. Обеспечивает синхронизацию с автооператором и стабильную подачу изделий в первую ванну линии - обезжиривание.
Синхронизация с автооператором
Стойка хранения носителей
Предназначена для складирования и временного хранения технологических спутников и подвесок в зоне линии. Конструкция исключает деформацию оснастки и обеспечивает быстрый доступ при смене партий, поддерживая ритмичность работы линии.
Быстрый доступ при смене партий
Ванна химического обезжиривания
Ванна из химически стойких полимеров для удаления с поверхности алюминия остатков СОЖ, масел, полировальных паст и других органических загрязнений. Обработка ведётся в щелочном растворе с добавлением ПАВ; предусмотрено перемешивание сжатым воздухом для повышения эффективности отмывки.
Щелочной раствор с ПАВ; перемешивание сжатым воздухом
Ванна промывки двухкаскадная с горячим нижним каскадом
Горячая промывка в нижнем каскаде ускоряет смыв ПАВ и эмульгированных загрязнений; верхний каскад - финишная промывка, минимизирующая перенос щёлочи на следующую операцию.
Горячий нижний каскад; финишный верхний каскад
Ванна травления Е6
Промышленная стадия щелочного травления алюминия: сглаживает мелкие дефекты (царапины, риски) и формирует равномерную матовую поверхность. Применяется как подготовка к анодированию для улучшения эстетики и однородности покрытия.
Щелочной травильный раствор
Ванна промывки двухкаскадная с горячим нижним каскадом
Удаляет остатки щелочного травильного раствора после операции Е6. Двухкаскадная схема с горячей промывкой снижает остаточную щёлочность и предотвращает загрязнение последующих ванн.
Двухкаскадная схема с горячей промывкой
Ванна осветления
Предназначена для удаления тёмного налёта - продуктов травления - и придания поверхности алюминия характерного серебристого блеска. Применяется кислотный раствор, который не снимает основной металл, но эффективно очищает микрорельеф перед анодированием.
Кислотный раствор, не снимающий основной металл
Ванна промывки двухкаскадная холодная
Обеспечивает полное удаление остатков кислотного раствора осветления. Холодная промывка исключает термические перепады и стабилизирует температуру деталей перед анодированием, где температурный режим критичен.
Холодная промывка; стабилизация температуры
Ванна анодирования по технологии GS
Технологическая ёмкость для формирования плотного оксидного слоя на алюминии по технологии GS. Позволяет получать износостойкие, коррозионностойкие покрытия с контролируемой толщиной и структурой пор, пригодной для последующего наполнения и уплотнения.
Контролируемая толщина слоя и структура пор
Ванна промывки двухкаскадная холодная
Необходима для остановки процесса анодирования путём удаления остатков электролита с поверхности деталей.
Холодная двухкаскадная промывка
Ванна горячей промывки
Промежуточная горячая промывка перед уплотнением: удаляет остатки электролита и слабосвязанные примеси и подготавливает покрытие к последующей операции уплотнения.
Повышенная температура воды
Ванна уплотнения
Служит для герметизации пор анодного оксидного покрытия. Обеспечивает повышенную коррозионную стойкость.
Повышение коррозионной стойкости
Сушка
Термическая сушка деталей после уплотнения удаляет остаточную влагу из пор и с поверхности, предотвращая образование пятен, разводов и вторичных загрязнений перед складированием или упаковкой.
Удаление остаточной влаги из пор и с поверхности
Стойка охлаждения двухпозиционная
Позволяет безопасно охладить детали после сушки и стабилизировать температуру изделий перед разгрузкой. Двухпозиционное исполнение обеспечивает буферное хранение и выравнивание ритма линии при различной длительности технологических циклов.
Две позиции; буферное хранение
Стойка разгрузки
Предназначена для съёма обработанных деталей со спутников и передачи их на склад или дальнейшую обработку. Обеспечивает эргономичную и безопасную выгрузку без повреждения покрытия.
Эргономичная выгрузка без повреждения покрытия
Автооператор портальный
Автоматизированное транспортное устройство для перемещения подвесок между ваннами и технологическими позициями. Гарантирует точное позиционирование, синхронизацию с технологическим циклом и минимизацию ручного труда, повышая воспроизводимость качества покрытия. Реализованная грузоподъёмность - до 700 кг при требовании ТЗ 500 кг.
Точное позиционирование; синхронизация с циклом; до 700 кг
Спутник технологический

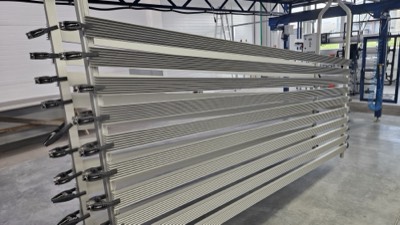

Универсальная подвеска-носитель для крепления алюминиевых деталей в линии. Конструкция обеспечивает надёжный электрический контакт для анодирования, равномерное распределение тока и удобство загрузки и разгрузки без повреждения изделий.
Надёжный электрический контакт; равномерное распределение тока
Система вытяжной вентиляции
Локальная вентиляция над ваннами для удаления паров кислот, щелочей, аэрозолей и других вредных веществ из зоны выделения.
Локальная вытяжная вентиляция; бортовые отсосы
Система охлаждения электролита анодирования
Обеспечивает поддержание заданной температуры электролита в ванне анодирования.
Термостабилизация электролита
Пульт управления на базе промышленного компьютера
Центральный интерфейс управления линией: отображает параметры ванн (температура, ток, время), управляет автооператорами, ведёт архивирование данных и сигнализирует об отклонениях.
Температура, ток, время; архивирование; сигнализация
Таблица 1 исходной документации · 20 из 20 позиций
Планировка производства
Согласно техническому заданию специалисты EVESS принимали участие в разработке строительно-проектной документации, в которой учтены требования заказчика и технологические особенности линии.
- Размещение автоматической линии анодирования, вспомогательных участков (подготовка, контроль качества, склад подвесок и оснастки) и проходов для персонала и техники.
- Поточность технологического процесса: последовательное размещение ванн и технологических позиций без встречных и пересекающихся потоков подвесок.
- Зоны обслуживания оборудования: минимальные проходы вокруг линии - не менее 1,2 м; доступ к шкафам управления, выпрямителям, насосам и фильтрам - согласно ПУЭ и правилам промышленной безопасности.
- Учёт габаритов и веса оборудования при расчёте несущей способности перекрытий и фундаментов.
- Выделенные зоны под очистные сооружения и инженерные узлы.
От анализа сплава - к технологическому режиму
Производственная программа - 370 000 м² в год при трёхсменном режиме - потребовала комплексного подхода к подбору оборудования. Задача состояла не только в обеспечении объёма выпуска, но и в стабильном качестве анодного покрытия толщиной 15 ± 3 мкм на изделиях из алюминия и его сплавов.
Был проведён оптико-эмиссионный анализ образцов сплавов покрываемых деталей. Это позволило выбрать производительные единицы оборудования, соответствующие требуемой пропускной способности, и детально проработать технологический процесс: точные режимы обработки - температуру, время выдержки, плотность тока - и выверенный состав электролита. Такой подход даёт равномерный и прочный анодный слой, отвечающий эксплуатационным требованиям, сокращает длительность производственного цикла и снижает риск дефектов.
Отдельное внимание уделено экологической составляющей: состав раствора и параметры процесса подобраны так, чтобы снизить объём вредных выбросов и уменьшить нагрузку на очистные сооружения. Технологическая схема изначально согласована с системой очистки стоков - производство ведётся в рамках требований экологической безопасности.
Проектирование от характеристик изделия
Режимы обработки, состав электролита и состав оборудования в проекте подобраны по результатам оптико-эмиссионного анализа конкретных сплавов заказчика - а не приняты из типовой конфигурации.
Контроль электролита и качества покрытия
Специалисты EVESS подобрали лабораторное оборудование для контроля параметров электролита и оценки качества покрываемой поверхности. Заказчику передана спецификация с техническими характеристиками, перечнем контролируемых показателей и методическими рекомендациями по применению средств контроля в технологической цепочке анодирования.
Контроль электролита
- Концентрация
- Кислотность
- Содержание примесей
Контроль покрытия
- Толщина покрытия
- Пористость
- Равномерность покрытия

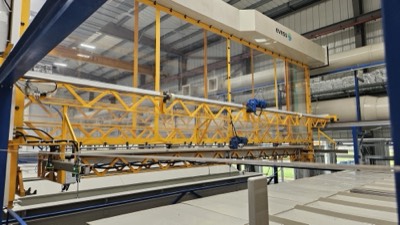

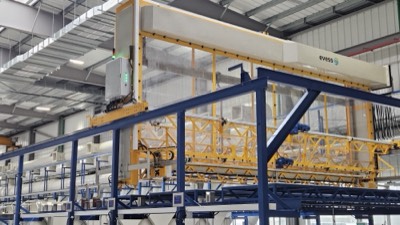

Портальный автооператор в изолирующем боксе
Одна из ключевых особенностей линии - портальный автооператор разработки EVESS, размещённый в изолирующем боксе. Бокс образован ПВХ-плёнкой на каркасе и формирует изолированное пространство, препятствующее выходу аэрозолей и паров химических растворов в помещение цеха.

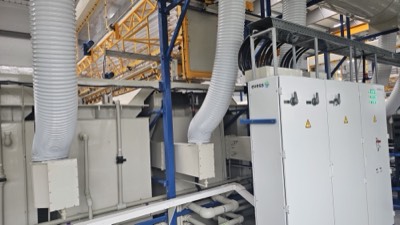

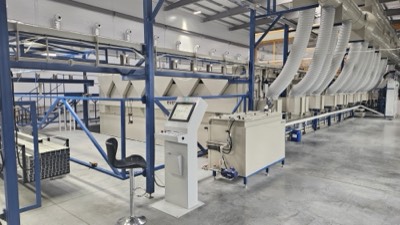

Над каждой технологической ванной подведена система принудительной вытяжной вентиляции с открытым патрубком, состыкованным с изолирующим боксом. Патрубок обеспечивает стабильное отрицательное давление (разрежение) внутри бокса и организованный отвод загрязнённого воздуха - неорганизованный выход паров и аэрозолей в цех исключается.
Вентиляция и очистка производственных сточных вод
Очистные сооружения предусмотрены проектной документацией и планировкой цеха; технологическая схема линии согласована с системой очистки производственных сточных вод.
Воздушный поток
- 1Ванна - источник выделений
- 2Бортовой отсос / патрубок бокса
- 3Вытяжная сеть
- 4Организованный отвод воздуха
Водный поток
- 1Промывные воды и концентраты
- 2Раздельный сбор стоков
- 3Нейтрализация кислот и щелочей
- 4Удаление ионов металлов, включая соединения алюминия
- 5Очистка от взвешенных веществ и органических примесей
- 6Контроль показателей до нормативных значений

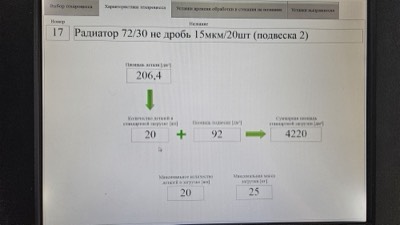

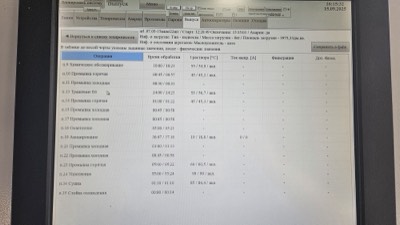

АСУ ТП: контроль каждого параметра

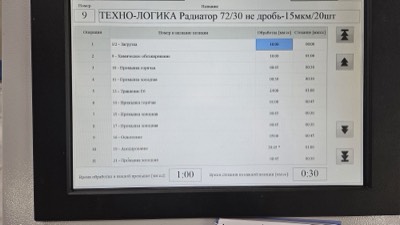

АСУ ТП визуализирует производственный процесс и автоматически управляет всеми стадиями технологического цикла. Контролируются температура, ток, напряжение и время выдержки; система управляет автооператорами, ведёт архивирование данных и сигнализирует об отклонениях.
Предустановленные программы обработки для разных типов изделий и покрытий стандартизируют операции: критические параметры задаются и поддерживаются автоматически, а оператор выполняет функции контроля и реагирования на отклонения, а не ручного управления режимами. Для настройки и сервисных операций предусмотрен ручной режим.
маршрут подвески · автооператор №1 и №2
Температура электролита
20,4 °C
в пределах уставки
Ток
412 А
в пределах уставки
Напряжение
17,8 В
в пределах уставки
Время выдержки
38:20
в пределах уставки
Демонстрационная визуализация интерфейса EVESS. Значения условные и не являются параметрами реального техпроцесса.
Запуск линии на площадке заказчика
EVESS выполнил комплексную пусконаладку линии на территории заказчика - от проверки узлов до передачи рабочих режимов. По итогам сформирован отчёт с зафиксированными режимами и рекомендациями по поддержанию стабильного качества анодирования.
- 01
Проверка технологических узлов и систем
- 02
Настройка оборудования
- 03
Калибровка электрохимических параметров: напряжение, плотность тока, температура электролитов
- 04
Запуск и проверка АСУ ТП
- 05
Проверка программ обработки
- 06
Контроль первых партий изделий
- 07
Подтверждение соответствия покрытия требованиям стандартов и ТУ заказчика
- 08
Обучение персонала: эксплуатация, техника безопасности, контроль параметров, выявление отклонений
- 09
Формирование отчёта и передача рабочих режимов
Технико-технологическое сопровождение
После ввода линии в эксплуатацию специалисты EVESS оказывают технико-технологическое сопровождение:
Подбор составов электролитов и корректировка режимов для получения требуемых характеристик покрытия: толщины, твёрдости, цвета, коррозионной стойкости.
Консультации по подбору и корректировке программ обработки и по дооснащению линии новыми модулями.
Рекомендации по экспресс-анализам, контролю параметров процесса и действиям в нештатных ситуациях.
Выезды специалистов на площадку заказчика при необходимости.
Платформа для развития производства
Модернизация находится в стадии проработки.
Архитектура линии изначально заложена с возможностью развития: резервные места, кабельные трассы, вентиляционные каналы и точки подключения инженерных сетей позволяют наращивать мощности и добавлять технологические модули - дополнительные ванны промывки, секции наполнения (окрашивания) и уплотнения.
Использование существующей инфраструктуры - коммуникаций, водоподготовки, вентиляции, АСУ ТП - снижает капитальные затраты по сравнению со строительством отдельного участка. Добавление операций цветного наполнения солями металлов и органическими красителями расширит ассортимент без увеличения производственной площади. Новые ванны интегрируются в общую систему контроля и управления - стандарты качества и требования к покрытиям сохраняются.
Результаты проекта
Производительность без узких мест
Каждый узел линии - ванны травления, анодирования, промывок, каскадные системы - согласован по габаритам, пропускной способности и параметрам работы. Точный расчёт производительности и полного маршрута обработки, от обезжиривания до финишных операций, сформировал единый ритм линии для трёхсменной эксплуатации с программой не менее 370 000 м² в год.
Воспроизводимость качества покрытия
Толщина анодного слоя 15 ± 3 мкм поддерживается автоматическим контролем плотности тока, напряжения, температуры электролита и времени выдержки; системы фильтрации и термостабилизации удерживают состав и температуру растворов в заданных пределах, а типовые технологические карты стандартизируют операции и снижают влияние человеческого фактора.
Экологическая и производственная безопасность
Изолирующие боксы автооператоров и локальная вытяжная вентиляция локализуют пары и аэрозоли в зоне выделения; технологическая схема согласована с системой очистки производственных сточных вод, а планировка предусматривает зоны очистных сооружений - производство ведётся в рамках действующих нормативов.
Готовность к модернизации
Заложенные резервы площадей и инженерных трасс позволяют интегрировать ванны наполнения (окрашивания) в действующее производство: расширение ассортимента цветных покрытий без увеличения площади и с сохранением единой системы управления качеством.
Фотографии проекта

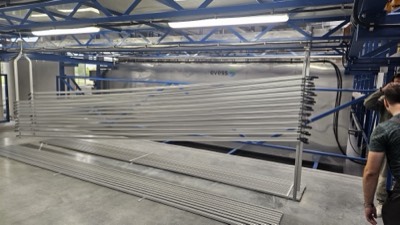

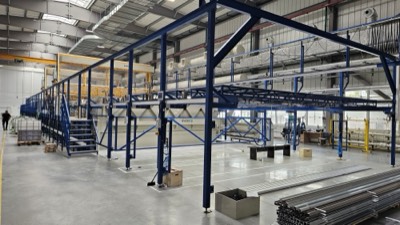

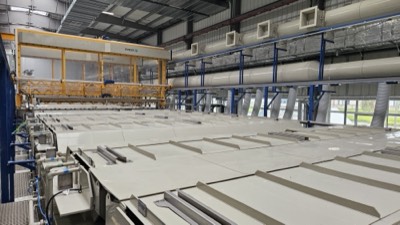

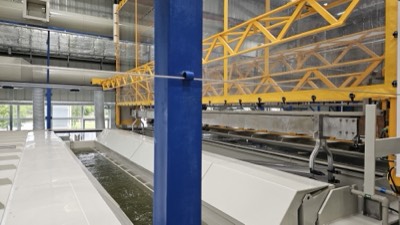

Фотографии с производственной площадки: линия анодирования, портальные автооператоры, система управления и готовые изделия.

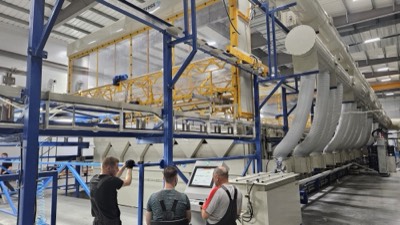

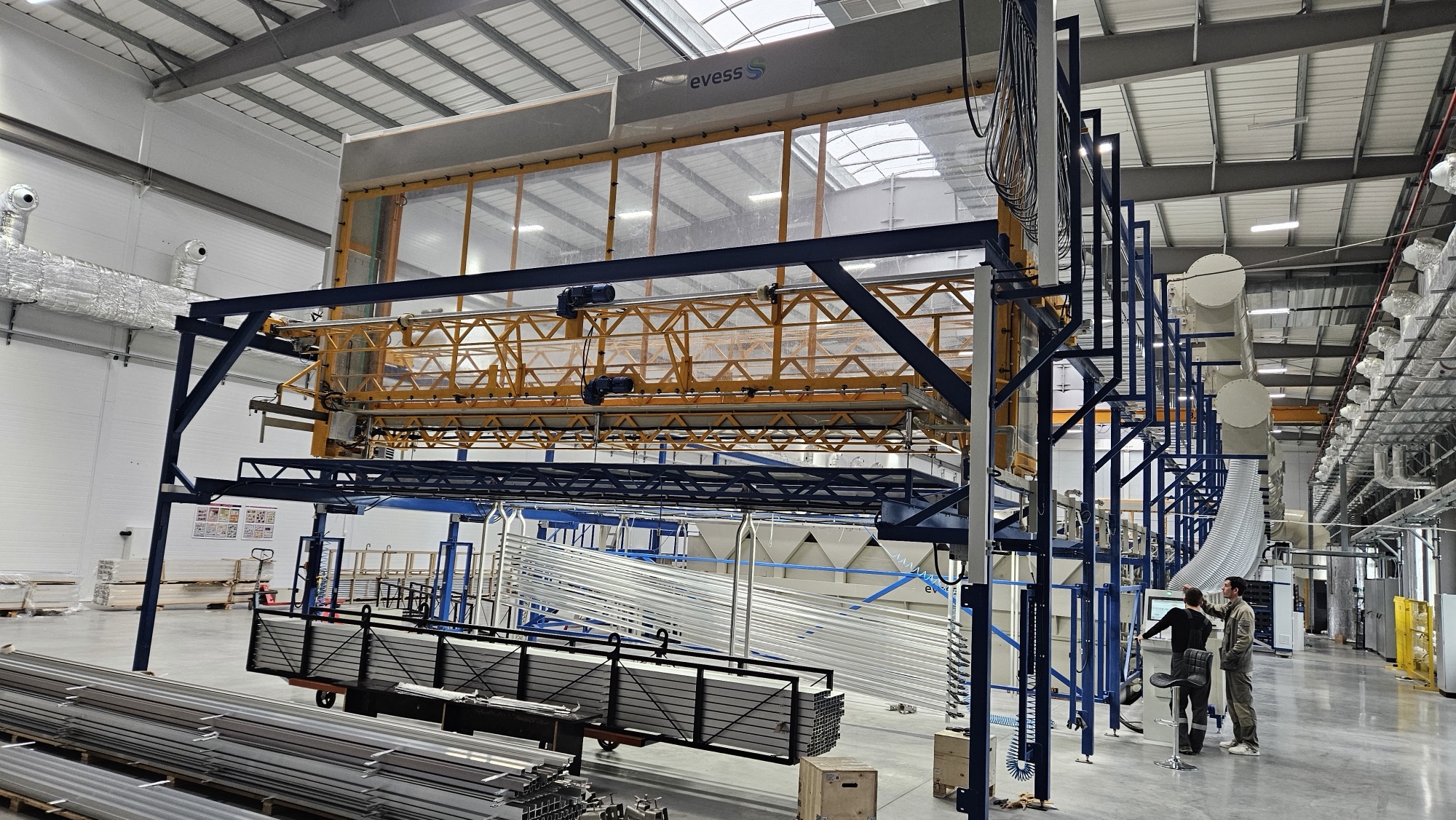

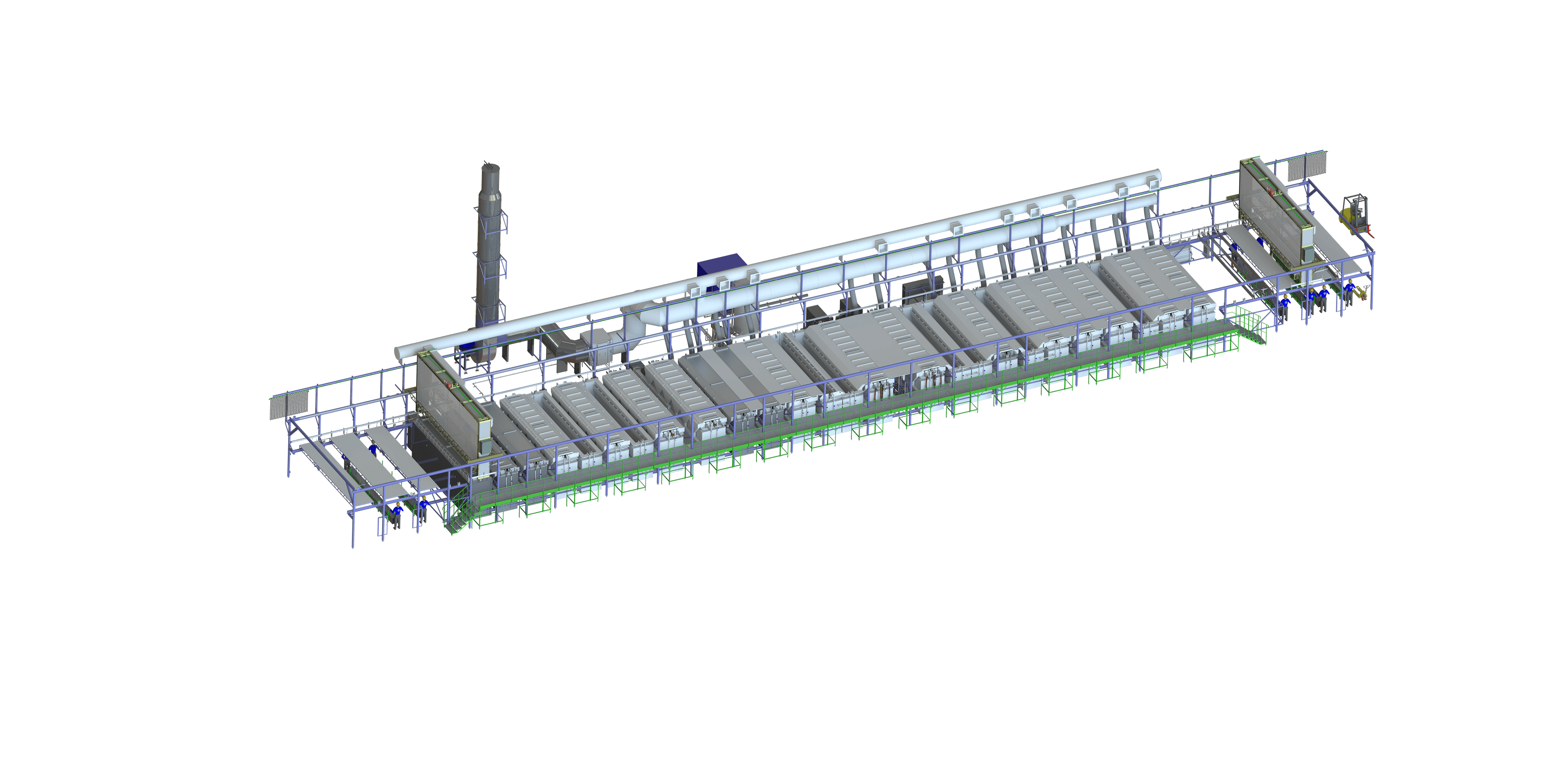

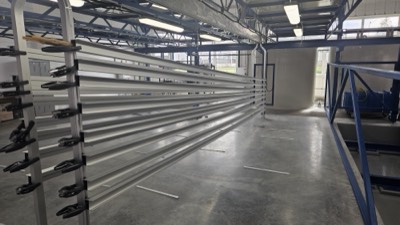

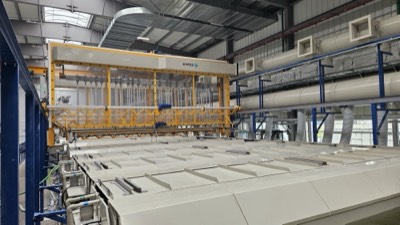

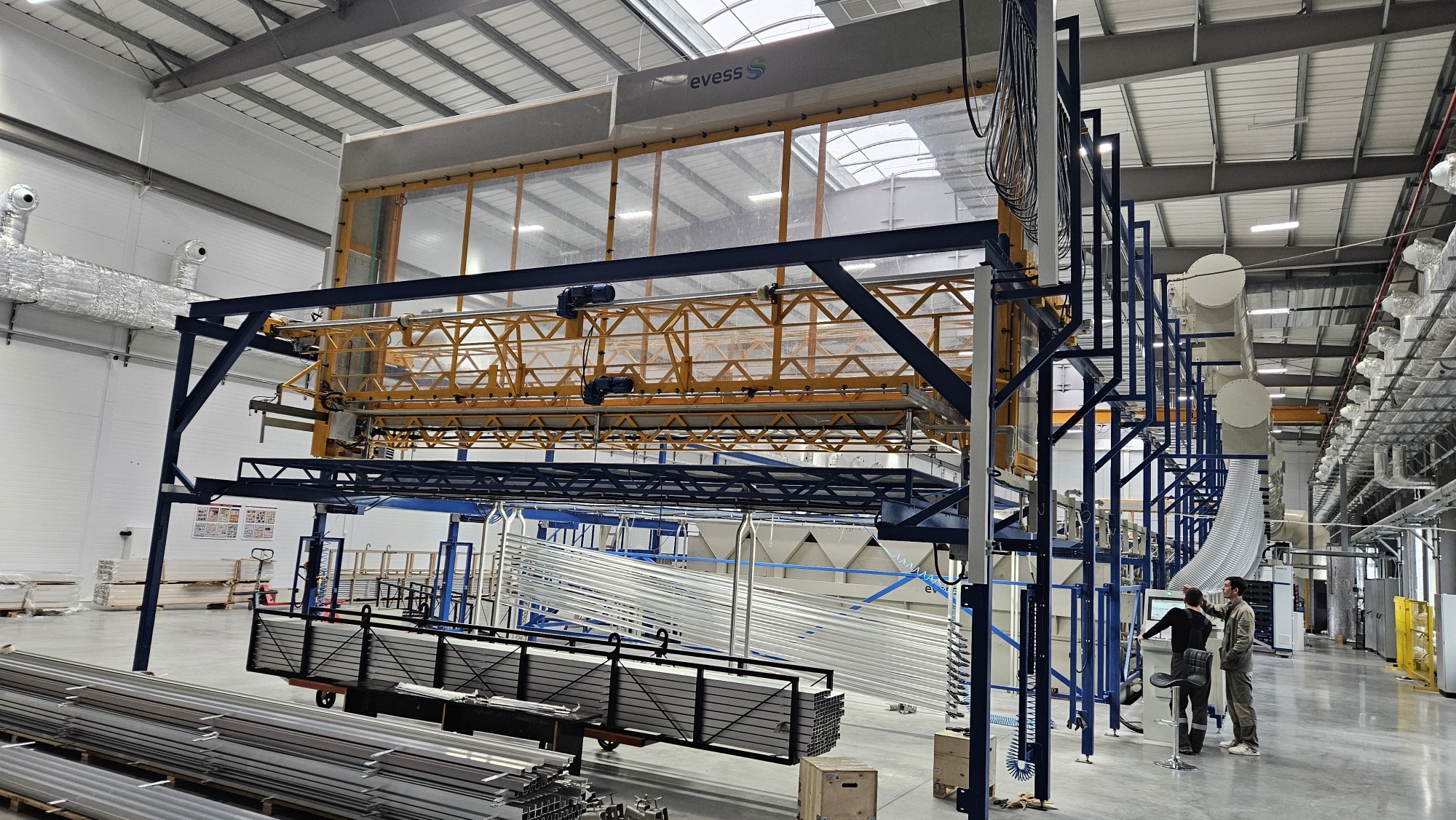

Общий вид линии в цехе
Листайте стрелками или свайпом · нажмите фото, чтобы открыть на весь экран
Видеообзор линии
Планируете создание или модернизацию производства анодирования?
Инженеры EVESS проанализируют номенклатуру изделий, материалы, требования к покрытию, производственную программу и доступную инфраструктуру, после чего предложат оптимальную конфигурацию линии и состав инженерных систем.
Обсудить проект
Ответим в течение 1 рабочего дня.
